N2XS(F)2Y
6/10 кВ, 12/20 кВ, 18/30 кВ изолирован СПЭ Медный провод, одножильный, экранированный, продольно водонепроницаемый, в оболочке из ПЭ
2Y.jpg "Кабель Нelukabel N2XS(F)2Y")
Технические характеристики
Изолированный СПЭ кабель длясетей среднего напряжения в соответствии с DIN VDE 0276 часть 620, или HD 620 S1 и IEC 60502
- Температурный диапазон при прокладке до –20°C
- Рабочая температура макс. 90°C
- Температура короткого замыкания 250°C (продолжительность КЗ 5 сек.)
- Номинальное напряжение U0/U — 6/10 кВ, 12/20 кВ, 18/30 кВ
- Рабочее напряжение для
- 6/10 кВ макс. 12 кВ
- 12/20 кВ макс. 24 кВ
- 18/30 кВ макс. 36 кВ
- Испытательное напряжение для
- 6/10 кВ макс. 15 кВ
- 12/20 кВ макс. 30 кВ
- 18/30 кВ макс. 45 кВ
- Минимальный радиус изгиба при прокладке макс. 15 x диаметр кабеля
Структура
- Голый многопроволочный медный провод, в соответствие с DIN VDE 0295 кл. 2, а также с IEC 60228 кл. 2
- Внутренний проводящий слой
- Изоляция жил из сшитого полиэтилена (СПЭ), ПЭ пластикат DIX8 в соот-ветствии с HD 620.1
- Внешний проводящий слой экструдирован и прочно приварен к изоляции
- Токопроводящая бандажная лента, продольно водонепроницаемая.
- Экран из медной проволоки и одной или двух поперечных медных спиралей.
- Продольно водонепроницаемая бандажнаялента .
- Внешняя оболочка из ПЭ.пластиката DMP2 в соответствии с HD 620.1
- Цвет внешней оболочки - черный
Укказанияпо монтажу
Экструдированный внешний проводящий Слой с изоляцией прочно приварен для Обеспечениямаксим альной безопасности при эксплуатации. Поэтому при монтаже рекомендуетсяисп ользовать инструмент длясня тияобо лочки
Применение
Дляпрокладки во внутренних помещениях и в кабельных каналах, на открытом воздухе, в земле и в воде, а также на платформах дляпром ышленных установок и управляю- щих устройств и на электростанциях. Прочнаяпо лиэтиленовая оболочка может Подвергатьсяпри эксплуатации высоким механическим нагрузкам. При этом полиэтиленовояоболочк а не ус- тойчива к воздействию пламени (не соответствует виду испытанияВ по VDE 0472 часть 804). Дляснижен иявоздей ствия внешних помех между проводником и СПЭ изоляцией проложен хорошо изолирующий проводящий слой, а также внешний про- водящий слой, что обеспечивает высокий уровень рабочей надежности. – Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению лакокрасок.

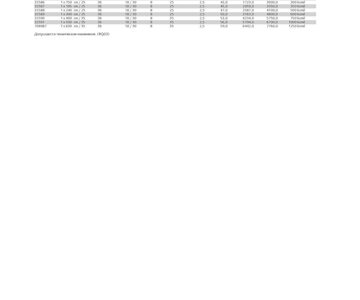

Артикулы для заказа кабеля N2XS(F)2Y
| Кабель | Артикул | Число жил х сечение (мм) | Вес меди | Вес кабеля | Толщина изоляции мм | Толщина ПВХ изоляции мм | внешний диаметр, мин | внешний диаметр, макс | Betriebs | Nenn | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| N2XS(F)2Y | 32560 | 1х 35 rm/16 | 518 | 1050 | 3,4 | 16 | 2,5 | 26 | 12 | 6/10 | |
| N2XS(F)2Y | 32561 | 1х 50 rm/16 | 662 | 1150 | 3,4 | 16 | 2,5 | 28 | 12 | 6/10 | |
| N2XS(F)2Y | 32562 | 1х 70 rm/16 | 854 | 1460 | 3,4 | 16 | 2,5 | 30 | 12 | 6/10 | |
| N2XS(F)2Y | 32563 | 1х 95 rm/16 | 1094 | 1700 | 3,4 | 16 | 2,5 | 31 | 12 | 6/10 | |
| N2XS(F)2Y | 32564 | 1 x 120 rm/16 | 1334 | 2030 | 3,4 | 16 | 2,5 | 32 | 12 | 6/10 | |
| N2XS(F)2Y | 32565 | 1 x 150 rm/25 | 1723 | 2350 | 3,4 | 25 | 2,5 | 34 | 12 | 6/10 | |
| N2XS(F)2Y | 32566 | 1 x 185 rm/25 | 2059 | 2700 | 3,4 | 25 | 2,5 | 36 | 12 | 6/10 | |
| N2XS(F)2Y | 32567 | 1 x 240 rm/25 | 2587 | 3300 | 3,4 | 25 | 2,5 | 38 | 12 | 6/10 | |
| N2XS(F)2Y | 32568 | 1 x 300 rm/25 | 3163 | 3900 | 3,4 | 25 | 2,5 | 40 | 12 | 6/10 | |
| N2XS(F)2Y | 32569 | 1 x 400 rm/35 | 4234 | 4850 | 3,4 | 35 | 2,5 | 44 | 12 | 6/10 | |
| N2XS(F)2Y | 32570 | 1 x 500 rm/35 | 5194 | 6000 | 3,4 | 35 | 2,5 | 47 | 12 | 6/10 | |
| N2XS(F)2Y | 32571 | 1 x 35 rm/16 | 518 | 1210 | 5,5 | 16 | 2,5 | 31 | 24 | 12/20 | |
| N2XS(F)2Y | 32572 | 1 x 50 rm/16 | 662 | 1400 | 5,5 | 16 | 2,5 | 33 | 24 | 12/20 | |
| N2XS(F)2Y | 32573 | 1 x 70 rm/16 | 854 | 1550 | 5,5 | 16 | 2,5 | 34 | 24 | 12/20 | |
| N2XS(F)2Y | 32574 | 1 x 95 rm/16 | 1094 | 1800 | 5,5 | 16 | 2,5 | 36 | 24 | 12/20 | |
| N2XS(F)2Y | 32575 | 1 x 120 rm/16 | 1334 | 2150 | 5,5 | 16 | 2,5 | 37 | 24 | 12/20 | |
| N2XS(F)2Y | 32576 | 1 x 150 rm/25 | 1723 | 2400 | 5,5 | 25 | 2,5 | 39 | 24 | 12/20 | |
| N2XS(F)2Y | 32577 | 1 x 185 rm/25 | 2059 | 2850 | 5,5 | 25 | 2,5 | 41 | 24 | 12/20 | |
| N2XS(F)2Y | 32578 | 1 x 240 rm/25 | 2587 | 3250 | 5,5 | 25 | 2,5 | 43 | 24 | 12/20 | |
| N2XS(F)2Y | 32579 | 1 x 300 rm/25 | 3163 | 3850 | 5,5 | 25 | 2,5 | 45 | 24 | 12/20 | |
| N2XS(F)2Y | 32580 | 1 x 400 rm/35 | 4234 | 4900 | 5,5 | 35 | 2,5 | 48 | 24 | 12/20 | |
| N2XS(F)2Y | 32581 | 1 x 500 rm/35 | 5194 | 6100 | 5,5 | 35 | 2,5 | 52 | 24 | 12/20 |
* Длякабеле й, проложенных в земле, допустимо сечение экрана 16 мм2. По заказу возможна поставка кабелей других типов и других размеров.
